安裝手冊

（一）選址

1、根據路向和燈具光源位置，選擇燈具光源朝向，注意裝燈地方所處緯度，并調整太陽能板的角度，傾斜角度以當?shù)鼐暥葹閰⒖紭?biāo)準，使太陽能板滿足路面最大照射面積。

2、太陽能路燈安裝位置應確保光照充足且太陽能板迎光面全天無遮擋。太陽能板朝向以北半球?yàn)槔背?；南半球相反，坐南朝北?/span>

3、太陽能燈具要盡量避免靠近熱源，以防影響燈具使用壽命。

4、環境使用溫度：-20℃~60℃。在比較寒冷的環境下，鋰電池和太陽能板應適當加大配置。

5、太陽能電池板上方不應有直射光源。以免使燈具控制系統誤識別導致誤操作。從而出現黑天燈不亮情況。

（二）地基

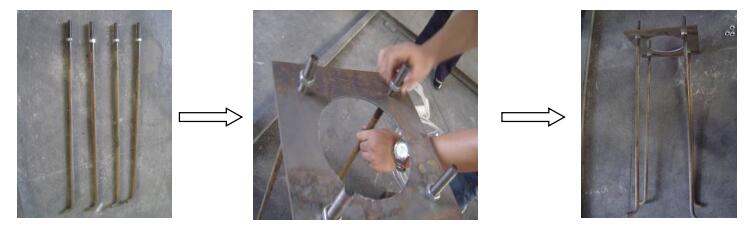

1、地基預埋件安裝（演示圖）

地基坑：勘測地址情況，如果土質為硬地，安裝燈具的位置開挖約1立方米的坑（視燈桿高度調節），如為松軟土質或有特殊要求，開挖深度另定。

（三）安裝

第一步：檢查與測試；

1、檢查配件是否齊全，

2、測試燈具是否正常工作。

第二步：燈頭組件組裝（適用于飛鶴燈、夜鷹燈）；

1、將固定頂蓋的三顆螺絲取下，將頂蓋固定好（注意板子的朝向）。

2、將固定架用配件袋的6個螺絲固定到太陽能板上。

3、將燈頭根據路的朝向，固定在燈桿上。

4. 燈頭與太陽能板組裝。

（1）注意太陽能板水平角度調節，板子朝向正南為最佳。

（2）注意板子垂直角度調節，太陽能板的角度等于當?shù)鼐S度加5°即可，例如：安裝地維度為30度，板子的角度為35即可。

（3）注意；防滑螺絲要擰緊。

（四）、日常維護注意事項、常見故障及解決方法

1、控制器工作狀態顯示

2、太陽能板在日常使用中需要注意以下事項：

a、切勿讓硬物或者尖銳物撞擊太陽能板，否則太陽能板將會損壞。

b、在使用過程中需要定期對太陽能板進行清潔（時間可以是半年一次）。保持表面的清潔，否則將影響轉換效率。

c、在使用中切勿讓一些物體（如樹枝，廣告牌等）擋住太陽能表面，否則將影響轉換效率。

d、太陽能安裝時的朝向與角度問題。

3、燈具在日常使用中需要的注意事項：

a、禁止向燈具投擲石塊等物體。

b、嚴格按照設定更改燈具亮燈控制方式。

c、燈具仰角或水平度有偏移時及時調整。

4、太陽能路燈天黑路燈不亮，常見故障及排查如下：

（1）如果剛拆包裝，測試燈具不亮燈，先檢查控制器的指示燈的反應;

a、請檢查太陽能板線與燈頭線是否接好，并擰緊。

b、當接上太陽能板線時，控制器的蓄電池指示燈（紅燈） 會常亮，如不亮，有可能電池沒電，將燈頭與太陽能板同時放到陽光下，觀察控制器指示燈狀態，如紅燈常亮，藍燈慢閃，并用小遙控器按演示模式燈亮，則燈具正常；如指示燈狀態均不亮，請將整個燈具返廠。

c、指示燈正常閃爍，按遙控器演示模式不亮燈，請注意觀察，當按遙控器發送時，控制器三個指示燈，有沒有同時閃爍，如沒有同時閃爍，說明遙控器沒有發送成功，調整一下遙控距離，再次發送，如還發送不成功，可能遙控器已壞，或遙控器器電池沒有電，請更換遙控器試試。

5）路燈已經安裝了一段時間，燈不亮。常見故障及排查如下：

（1）如果已經安裝，并正常使用了一段時間，先檢查控制器的指示燈的反應;

a、所有指示燈不亮，有可能電池過放，電池硬件保護，可第二天白天看指示燈狀態，如紅燈常亮，藍燈閃爍，表示燈具正常充電，則燈具正常；如第二天白天看指示燈狀態均不亮，燈具有問題，需更換燈具配件。

b、燈正常點亮一段時間，但是發現亮燈時間短，請觀察周圍的環境，太陽能板有無遮擋，太陽能板的安裝角度，是否調整路面最大照射面積的角度，另外最近是否連續幾天都是陰雨天，如以上問題均沒有，請用萬能遙控器讀取設置參數，是否為正常出廠模式設置，可能電流設置過高或更改控制出廠模式導致亮燈時間短，如是這樣情況，請調回出廠默認模式。
